Folientableaus zum Melden und Bedienen
Die Tableaus kommen in allen Bereichen zum
Einsatz. Zum Beispiel zur Anzeige von
Betriebs- und Fehlermeldungen von
IT-Netzüberwachungen, Umschaltungssteuerungen, für
die Anzeige von Messwerten und Meldungen aller anderen
Geräte aus dem HospEC®-System, für Meldungen aus
Fremdsystemen – wie der medizinischen
Gasversorgung, zur OPTischsteuerung,
Einbindung der sprachlichen Kommunikation,
zur Beleuchtungs- und Klimasteuerung, sowie Abbildung und
Steuerung weiterer Prozesse der Gesamtanlage.
|

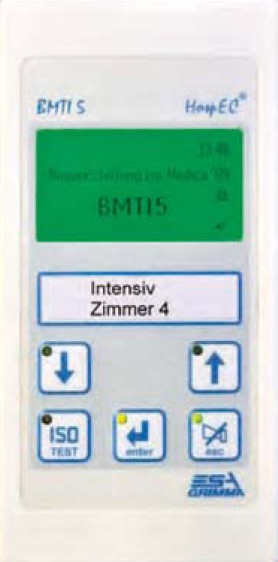

Bedien- und Meldeterminal BMTI
5 Anzeige von Betriebs-, Warn- und
Störmeldungen von
Geräten aus dem HospEC®-System
- Textdisplay (Vollgrafik) zur Detailinformation und
Menüdarstellung,
mehrfarbig, hinterleuchtet
- Schnelle Erfassung der Meldeprioritäten durch
Farbwechsel
des Displays
- Bedienung über Tasten am Gerät und intuitive
Menüsteuerung
- Vorbelegung mit Standardmeldungstexten
- Anzeige von bis zu 1000 verschiedenen
Betriebszuständen
- Eingabemöglichkeit von individuellen Meldungstexten
- Meldungsspeicher für 1000 Meldungen in einem
nullspannungssicheren Speicher
(EEPROM)
- Datum und Uhrzeit mit RTC
- Austauschbares Speichermedium für Historie /
Firmware
Parametrierung (MICRO-SD-Karte)
- Parametrierung über integrierte Mini-USB- oder
CANSchnittstelle
- Geschlossene mehrschichtige und dauerhaft stabile
Folienoberfläche, resistent
gegen Reinigungs- und Desinfektionsmittel,
UV-beständig
- Hohe Schutzart der Bedienoberfläche (IP54)
|
 |
|

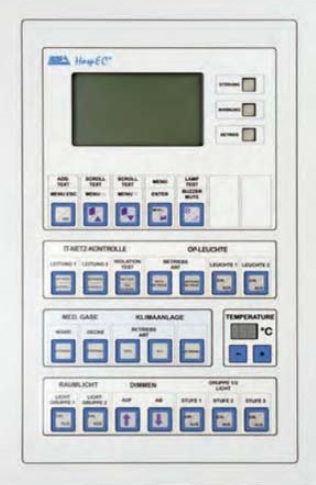

Melde- und Bedientableau
aus Serie FolioTec
Frei parametrierbare Taster und LED-Anzeigen können
zu
Funktionsblöcken mit jeweils maximal 10 Bestückungsplätzen
zusammengefasst und einem bestimmten System (z.B. der
Klimasteuerung) zugeordnet werden (Funktionsblocktechnik
FBT). Für die Textausgabe steht
ein großes Vollgrafik-LC-Display
zur Verfügung. Diesem werden frei parametrierbare
Multifunktions-Leuchtdrucktaster in Blöcken mit jeweils
maximal 7 Bestückungsplätzen
zugeordnet (Texttechnik LCD).
Für die Darstellung von Gebäudegrundrissen oder
Prozessabbildungen können
Multifunktions-Leuchtdrucktaster oder Melde-LED frei oder
zusätzlich in Tabellenform platziert werden
(Lageplantechnik LPT). Alle
Techniken können flexibel in einem Tableau kombiniert
werden
- Einfache und übersichtliche Meldung, Bedienung und
Überwachung
- Frei parametrierbare Funktionen für LED, Drucktaster
und
Multifunktions-Leuchtdrucktaster (Tast- oder
Rastereigenschaft)
- Klare und übersichtliche Darstellung von
Informationen
durch große hinterleuchtete Vollgrafikanzeige
- Anzeige von Betriebs-, Warn- und Störmeldungen von
Geräten aus dem HospEC®-System
- Einbindung aller Prozesssteuerungen und
-überwachungen
möglich
- Generelle Verarbeitung von Daten des Systems, keine
Festlegung auf vordefinierte Warn- und Betriebsmeldungen
- Prozessanbindung mit Standardsystemen wie CAN, EIB,
LON®, SPS, binär, RS232, Modbus®, TCP/IP über separate
Gateways

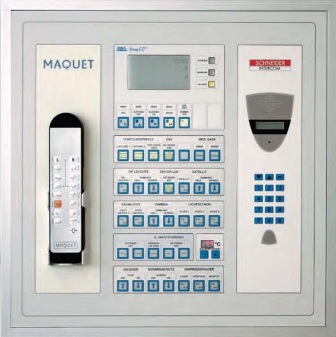

- Einbaumöglichkeit für Gegensprechstellen, Telefone,
Ladestationen für
OP-Tischsteuerungen
- Parametrierbare akustische Meldungen
- Einbaumöglichkeit für Uhrensysteme (z.B. mit
Tageszeit/
Stoppuhr/Counter) und Digitalanzeigen (z.B.
Raumtemperatur)
|
 |
|
|
